RJ45和RJ11是我們生活中常見的兩種水晶接頭，特別我司做工程的同事們，幫客戶安裝PCM設備或者電話光端機等設備的時候，經常會接觸到RJ45和RJ1這種水晶接頭。
它們的結構和應用范圍都有所不同，不能混用，但是很多人并不了解這一點，從而造成了一些不必要的設備損壞。今天小編將詳細介紹這兩種水晶接頭。
首先講下概念：RJ這個名稱代表已注冊的插孔（Registered Jack），是一種標準化的網絡接口。

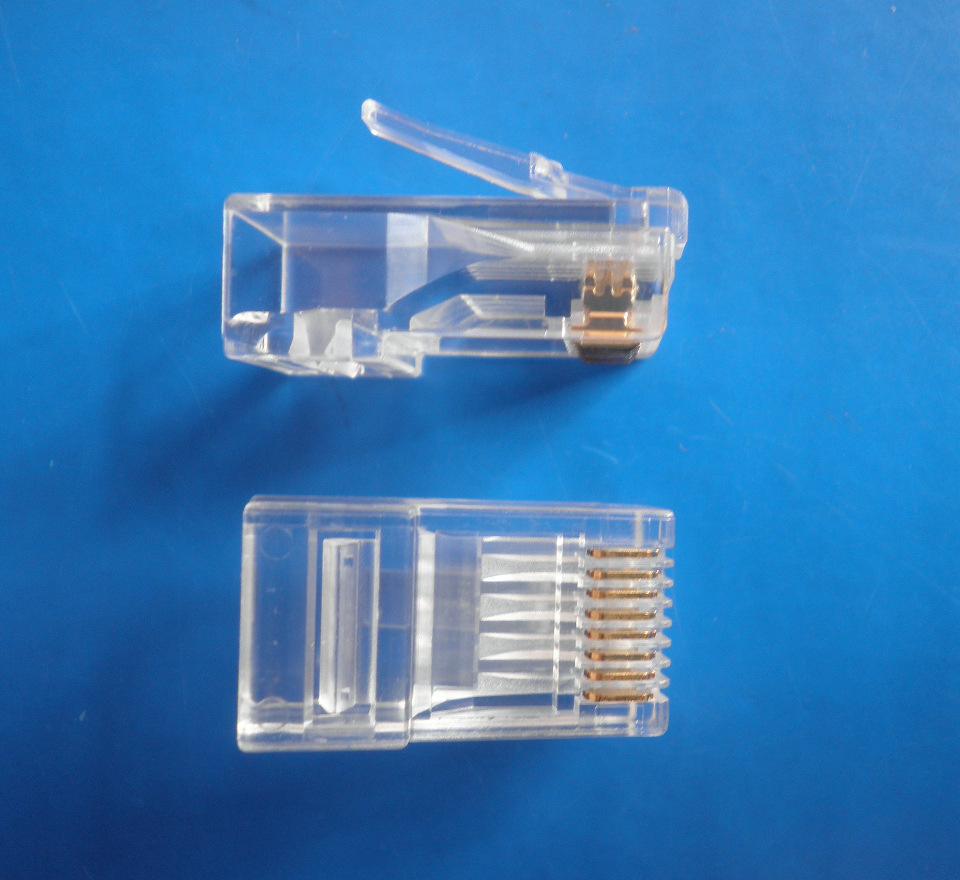

RJ45水晶頭是什么？
RJ45水晶頭是一種有8根針腳的接頭，主要用在以太網中，“RJ”表示注冊的插孔，“45”代表接口標準的序號。RJ45水晶頭通常端接在以太網線上，用來連接各種網絡設備，例如計算機、路由器、交換機等。

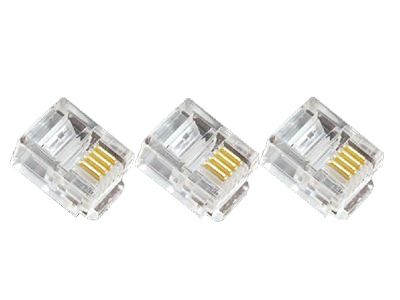

RJ11水晶頭是什么？
RJ11水晶頭和RJ45水晶頭很類似，但是只有4根針腳，它是由西部電子公司開發的一種接頭，常用來連接電話和調制解調器。
需要注意的是，RJ11通常指的是6個位置（6針）模塊化的插孔或插頭，但是只有4針被用到，此外，RJ11也用于4針版本的模塊化接插件。
RJ45水晶頭 對比 RJ11水晶頭
RJ45水晶頭和RJ11水晶頭的不同之處主要表現在以下幾個方面：
構造
RJ45水晶頭是有8個凹槽和8個觸點（8p8c）的接頭，而RJ11水晶頭通常只有6個凹槽和4個觸點（6p4c），因此，RJ45水晶頭的體積要比RJ11水晶頭大。
RJ11水晶頭通常可以插入到RJ45接口中，反之則不行，但是這里強烈建議不要將RJ11水晶頭用于RJ45接口。
線序標準

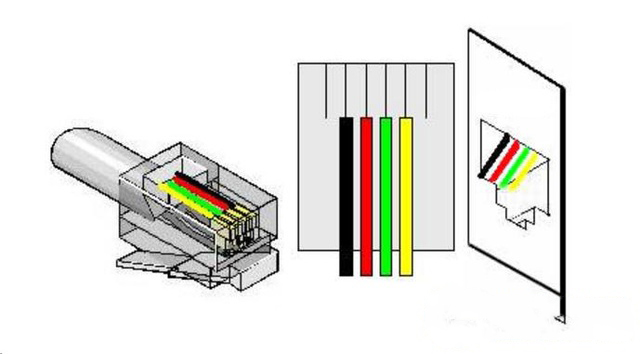

由于RJ45水晶頭和RJ11水晶頭的構造不同，其接線時的線序標準也有所不同。RJ11水晶頭一般只有6個凹槽和4個觸點（6p4c），而且其線序是固定的，具體如下圖：
RJ45水晶頭接線時則有兩種線序標準：T-568A和T-568B（具體如下）。通過采用不同的標準，最后制作成的網線有直通型和交叉型兩種。如果你想制作直通網線，線纜兩端按照同一標準（T-568A或T-568B）進行接線即可，如果你想制作交叉網線，線纜兩端應采用不同的標準進行接線。
T-568A標準
1.白/綠（收+） 2.綠（收-） 3.白/橙（發+） 4.藍 5.白/藍 6.橙（發-） 7.白/棕 8.棕

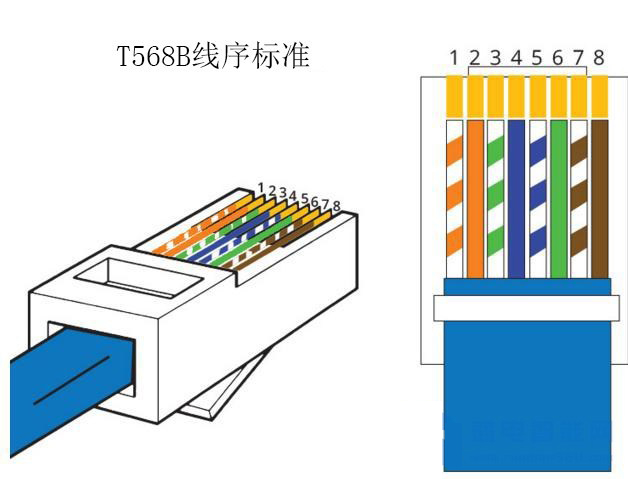

T-568B標準
1.白/橙（發+） 2.橙（發-） 3.白/綠（收+） 4.藍 5.白/藍 6.綠（收-） 7.白/棕 8.棕
應用
RJ45水晶頭一般端接在網線兩端，用來連接計算機等網絡設備，而RJ11水晶頭則端接在ADSL、語音線纜兩端，用來連接電話或調制解調器。
盡管RJ11水晶頭可以插入到RJ45接口中，但是兩者并不能協同工作，因?yàn)镽J11水晶頭并不是一種國際化標準，其尺寸、插入力度、插入角度等等沒有統一依照國際標準接插件設計要求，如果強制使其一起使用，可能會損壞設備的RJ45接口。
最后總結
RJ45水晶頭和RJ11水晶頭在尺寸、接線標準和應用范圍上都有所差異，二者并不具有可互操作性，在使用時應格外注意。
